一、概況

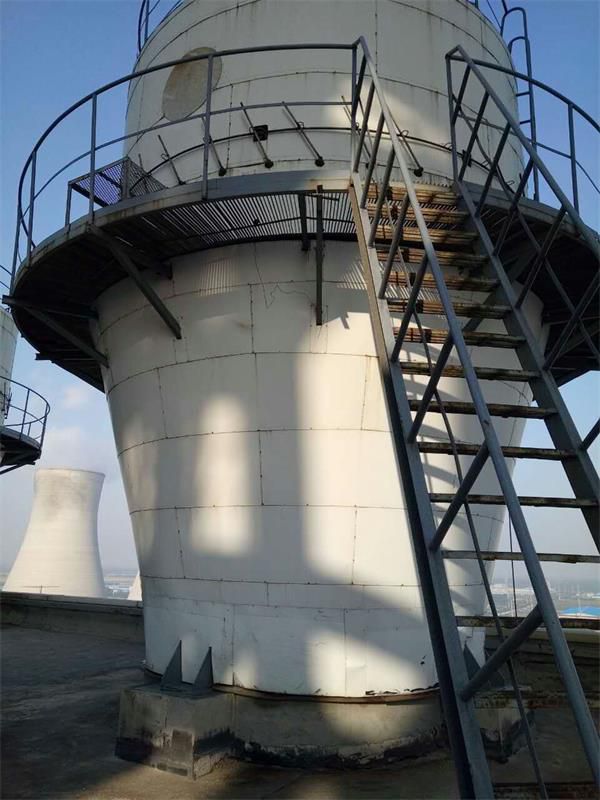

粗粉(fen)分(fen)離(li)器是鋼球磨中貯式(shi)制(zhi)粉(fen)系(xi)統的(de)關鍵設備之, 其(qi)運(yun)行性能對鍋爐的(de)運(yun)行及效(xiao)率有很(hen)大的(de)影響. 磨煤機磨制(zhi)出(chu)來(lai)的(de)煤粉(fen)在粗粉(fen)分(fen)離(li)器中進行粗細粒度的(de)分(fen)離(li)，將經調整達(da)到要求的(de)煤粉(fen)送入細分(fen)分(fen)離(li)器進行粉(fen)風分(fen)離(li)，不合格(ge)的(de)粗粉(fen)則經回粉(fen)管返回磨煤機再行磨制(zhi)。
現(xian)在(zai)多數老電廠(chang)使用(yong)的UKKE型(xing)徑向擋板粗(cu)粉(fen)分離器，由于結構形式固有(you)的缺限，加之設計選(xuan)型(xing)的問題(ti)，使其在(zai)運行中暴露(lu)出制(zhi)粉(fen)出力(li)不足、煤粉(fen)過粗(cu)、均勻性(xing)差(cha)、阻力(li)大、磨損嚴重和(he)制(zhi)粉(fen)電耗高等問題(ti)，直接影響著鍋爐，乃至整個機(ji)組的經(jing)濟性(xing)和(he)可靠性(xing)。
本公司基于(yu)(yu)(yu)豐(feng)富的(de)(de)現(xian)場試驗(yan)和充分(fen)(fen)的(de)(de)實(shi)驗(yan)室研究，研制(zhi)開(kai)發(fa)出HD-CB雙軸向、多(duo)通(tong)道(dao)型(xing)系列新(xin)(xin)型(xing)粗粉(fen)(fen)分(fen)(fen)離器。目前(qian)，屬于(yu)(yu)(yu)國內(nei)新(xin)(xin)型(xing)式(shi).經過實(shi)踐檢驗(yan)，該新(xin)(xin)型(xing)雙軸向多(duo)通(tong)道(dao)粗粉(fen)(fen)分(fen)(fen)離器優點有：具有優良的(de)(de)分(fen)(fen)離性能，低煤粉(fen)(fen)細度。調節性能好(hao)，阻力(li)小、效率高(gao)，并適合于(yu)(yu)(yu)大(da)風(feng)量運行(xing)，從(cong)而提高(gao)磨(mo)煤機出力(li)，降低單位電耗，提高(gao)鍋爐(lu)的(de)(de)燃燒效率。
煤(mei)粉細度的調節擋(dang)板可保持在(zai)30% ~ 60%范圍內，煤(mei)粉的細度R90值穩(wen)定在(zai)6% ~ 25%，R200值穩(wen)定在(zai)0.1% ~ 0.2%，完全可以(yi)適用于貧煤(mei)及(ji)劣(lie)質(zhi)煤(mei)等低揮發(fa)的煤(mei)種(zhong)。
粗粉(fen)(fen)分離器為高效(xiao)、節能、雙軸向(xiang)、多通道型粗粉(fen)(fen)分離器。
二、運行特點
1、結構簡單(dan)，安全可靠(kao)、調(diao)節靈活，范(fan)圍較(jiao)大。
2、新(xin)型(xing)(xing)雙軸向多通道(dao)型(xing)(xing)運行或(huo)技改后，經(jing)試驗，可使制粉系(xi)統出力提高25%，制粉系(xi)統電耗下(xia)降(jiang)15%(約4.3kwh/t)，煤粉細度降(jiang)低(di)約10%。
3、新型雙軸向(xiang)多通道比徑(jing)向(xiang)型阻(zu)力(li)(li)下降約400Pa，增加了系(xi)統的通風(feng)量(liang)，為(wei)現(xian)有(you)制粉系(xi)統在大風(feng)量(liang)和(he)大出力(li)(li)下運行(xing)奠定了基礎。
4、新(xin)型雙軸向多通道的效率由(you)33.8%提高到52%，循環(huan)倍率降低。煤粉的均勻性亦有所(suo)改善。
5、原(yuan)徑向(xiang)型粗粉分離器下錐體和出口管徑磨損嚴(yan)重，軸向(xiang)型各部(bu)件磨損明顯減輕。
6、由于煤(mei)粉細度(du)(du)(R90C)明顯減少(shao)，對穩定燃燒和降(jiang)低燃燒損失非常有利，必將帶來(lai)鍋爐燃燒效率的大(da)幅(fu)度(du)(du)提高(gao)，產生巨大(da)的經(jing)濟效益。
三、技術參數
名稱 | 單位 | 參數 | 名(ming)稱 | 單(dan)位 | 參數(shu) |
分離器型式(shi) | 雙軸(zhou)向(xiang)、多通道型 | 煤粉細度調節系數 | >5 | ||
型(xing)號 | HD-CB-Φ2200～Φ5500 | 調節(jie)擋板開度(du) | 度 | 30～45 | |
入(ru)口速度 | m/s | 16～20m/s | 分離(li)器中部速度 | m/s | 4～6 |
分(fen)離器阻力(li)系數(shu) | 5～7 | 折(zhe)向(xiang)板數量 | 個 | 30～36 |
四、外形尺寸
1、型(xing)號：HD-CB-2200
D：2200
H：5000
D*S：530*5
大(da)允(yun)許(xu)通風量：R90=4～6%：7500;
R90=6～15%：9500;
R90=25～40%：17000
重量：5037kg
2、型號：HD-CB-2500
D：2500
H：5600
D*S：630*5
大允許通風量：R90=4～6%：11000;
R90=6～15%：13500;
R90=15～28%：19000;
R90=25～40%：245000
重(zhong)量：5623kg
3、型號：HD-CB-2800
D：2800
H：6300
D*S：800*5
大允許通風量(liang)：R90=4～6%：15500;
R90=6～15%：19000;
R90=15～28%：27000;
R90=25～40%：34500
重量：6859kg
4、型號：HD-CB-3100
D：3100
H：7000
D*S：820*5
大允許通(tong)風(feng)量：R90=4～6%：21000;
R90=6～15%：26000;
R90=15～28%：36500;
R90=25～40%：47000
重量(liang)：7506kg
5、型號：HD-CB-3400
D：3400
H：7700
D*S：1020*5
大(da)允許通風量(liang)：R90=4～6%：27500;
R90=6～15%：34500;
R90=15～28%：48000;
R90=25～40%：62000
重量：9132kg
6、型號：HD-CB-3700
D：3700
H：8200
D*S：1120*5
大允許通風量(liang)：R90=4～6%：35500;
R90=6～15%：44500;
R90=15～28%：62000;
R90=25～40%：80000
重量：10282kg
7、型號：HD-CB-4000
D：4000
H：9450
D*S：1200*5
大允許通風量(liang)：R90=4～6%：45000;
R90=6～15%：56000;
R90=15～28%：78500;
R90=25～40%：101000
重(zhong)量：11973kg
8、型號：HD-CB-4300
D：4300
H：9800
D*S：1420*5
大允(yun)許通(tong)風量：R90=4～6%：55500;
R90=6～15%：69500;
R90=15～28%：97500;
R90=25～40%：125000
重(zhong)量(liang)：13413 kg
9、型號：HD-CB-4700
D：4700
H：10700
D*S：1620*5
大允(yun)許通(tong)風量：R90=4～6%：72500;
R90=6～15%：91000;
R90=15～28%：127000;
R90=25～40%：163500
重(zhong)量：16313kg
10、型號(hao)：HD-CB-5100
D：5100
H：11600
D*S：1820*5
大允許通風量：R90=4～6%：93000;
R90=6～15%：11600;
R90=15～28%：162500;
R90=25～40%：209000
重量(liang)：18311kg
11、型號：HD-CB-5500
D：5500
H：12500
D*S：2020*5
大(da)允(yun)許(xu)通風(feng)量：R90=4～6%：116500;
R90=6～15%：145500;
R90=15～28%：204000;
R90=25～40%：262000
重量：20180kg
